A resolução de imagem do SHV é de 7680x4320 pixels (16:9) ou 33Mpixels, que é 16 vezes superior à resolução do HDTV, a 60fps progressivo, cada componente RGB é de 10bits. A distância para visualização é de 0.75x a altura da tela e portanto o ângulo para visualizar a tela é de 100°. O áudio é de 22.2 canais, sendo dividido em três níveis (camadas) para dar o realismo de som tridimensional. No nível superior (acima do ouvido) são 9 canais surround, no nível médio (altura do ouvido) são 10 canais surround e no nível inferior (abaixo do ouvido) são 3 frontais e finalmente 2 subwoofers (Ufa!). Para visualizar melhor a ilustração abaixo, clique na imagem.
Conforme a pesquisa da visão humana pela NHK, somente a resolução de 8K4K consegue refletir totalmente a habilidade sutil e nuança da visão 20/20. Visão 20/20 (1.0) é um termo utilizado para expressar uma acuidade visual normal, medido a distância de 20 pés (feet) ou 6 metros. Acuidade Visual é uma característica do olho em reconhecer dois pontos muito próximos. Cinema Digital que está partindo cada vez mais para a resolução de 4K2K, é para atender a necessidade da resolução de um filme.
Para apreciar a nitidez e detalhes da imagem do SHV, deve ser visualizada num display de pelo menos 100", que nesta resolução, praticamente é impossível enxergar o dot (pontinho), mesmo bem próximo da tela. Este tipo de transmissão é ótimo para uma grande audiência num telão, motivo de grande interesse e cooperação da BBC por causa da olimpíada de 2012, e que já utilizou o codec Dirac para apresentar a imagem de alta definição na olimpíada de Pequim em 2008.
Olhando o cronograma ou roadmap apresentado recentemente pela NHK, pode-se ver como objetivo (em vermelho), as olimpíadas de Londres (2012) e do Rio (2016), e em 2020 iniciar a transmissão experimental via satélite na frequência de 21GHz. Com relação à Display, em 2011 deve apresentar LCD de 100" Full SHV e protótipo de Plasma de 100" (SHV PDP) em 2012 e de Plasma de 65" em 2020.
Com relação ao áudio, numa residência é praticamente impossível instalar 24 caixas acústicas, por isso desenvolveu tecnologias que reduz para 8.1 ou 3.1 canais, mantendo a sensação espacial, mesmo com o downmixing. Também é possível fazer downmixing para 5.1 ou 2.0 canais.
Cronologia
2000: Inicia o desenvolvimento do sistema de TV de 4000 linhas.
2002: Apresentação formal do novo sistema ao público japonês.
2004: Denomina o sistema de Super Hi-Vision (SHV).

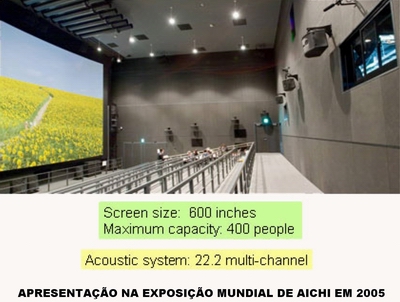

2005: Várias apresentações públicas do SHV no Japão, inclusive na Exposição Mundial de Aichi. Transmissão de dados do SHV sem compressão através de fibras ópticas.
2006: Apresentações públicas no exterior, NAB 2006 de Las Vegas, EUA e em Amsterdã, Holanda. Foi aprovado pela ITU-R (BT. 1769 LSDI - Expanded Large Screen Digital Imagery). Primeira transmissão via IP network, de Tóquio para Osaka, do programa anual de maior audiência do último dia de ano no Japão, 57ª NHK Kouhaku Uta Gassen - NHK 紅白歌合戦 (competição musical entre equipes vermelha e branca), numa tela de 450". Para poder fazer a transmissão, foi utilizado um codec desenvolvido pela NHK, que comprime o sinal de vídeo de aproximadamente 24Gbps para 180-600Mbps e o sinal de áudio de 28Mbps para 7-28Mbps.
2007: Formato da imagem se tornou padrão SMPTE (2036-1), como UHDTV 2. UHDTV 1 é para TV na resolução de 3840x2160 (4K2K).
2008: Multicanal de áudio 22.2 foi aceito como padrão SMPTE (2036-2).
Câmeras e projetores Full SHV
Nas apresentações iniciais, por falta de tecnologia, vinham utilizando alguns módulos, que juntando conseguia capturar ou apresentar imagens Full SHV, como 2 projetores 4K2K (Dualing - um para verde e outro para vermelho e azul) ou 2 sensores de imagem 4K2K para componente de cor verde, numa câmera (Dual-green), capturando com deslocamento, etc.
Em 2007, NHK anunciou o desenvolvimento de CMOS de 33Mpixels, mas somente em 2009 começou a utilizar uma câmera com 3 CMOS de 33Mpixels. Em maio de 2010, NHK apresentou uma câmera de vídeo Full SHV, desenvolvida em colaboração com a Hitachi, utilizando 3 CMOS de 2.5", RGB de 12 bits cada, que pesa 65Kg, junto com a tecnologia que transmite o sinal de vídeo Full SHV de 74Gbps, somente num cabo óptico. Veja nas atualizações do Filmadora de alta definição.
Em maio de 2008, a JVC anunciou o dispositivo D-ILA de 1.75" de 35Mpixels (8192x4320), que em maio de 2009, apresentou o seu primeiro projetor D-ILA Full SHV de 10.000 lumens e contraste de 5.500:1, utilizando uma lâmpada de xenônio de 3.000W, com luminosidade suficiente para telas de 400" a 600", onde cada pixel tem aproximadamente 1mm². A sua dimensão é de 108x125x456 cm, pesando 168Kg.
Em 17 de janeiro último, a NHK e JVC fizeram demonstração de um projetor compacto para SHV, onde utilizou uma tela de 280" e áudio de 26.2 canais. A tecnologia foi baseada no projetor D-ILA de 3820x2160 (8Mpixels), onde através do dispositivo e-Shift, que altera o caminho da luz, fazendo um deslocamento dos componentes de cor RGB, obtendo assim, uma imagem projetada de Full SHV. O e-Shift, dispositivo de resposta rápida, colocado na frente do LCOS, consegue mudar o índice refrativo da luz, executando um deslocamento de meia imagem na diagonal, obtendo o dobro de resolução da imagem projetada na tela (projeta meia imagem, desloca e projeta outra meia imagem). A luminosidade é de 3.000 lumens, utilizando 2 lâmpadas de mercúrio de alta pressão de 300W e contraste de 10.000:1, o seu consumo é de 1.100W. A dimensão é de 66x34.2x78.3 cm e pesa 50.5Kg. A comercialização deste tipo de projetor deverá ser de no mínimo daqui a 1 ou 2 anos conforme a JVC, que afirma que o seu custo será extremamente mais baixo do que o projetor que utiliza o dispositivo D-ILA de 8K4K.
O desenvolvimento de Display 8K4K poderá beneficiar muito o HDTV 3D autoestereoscópica (sem óculos), apresentando imagens de melhor qualidade e mais ângulos de visualização. Como é um sistema ainda em desenvolvimento, poderá ocorrer algumas mudanças nas características, até a sua efetiva implantação.
Conheça mais detalhes sobre SHV no site da NHK.
Se deseja conhecer desenvolvimentos de tecnologias nos laboratórios de pesquisa da NHK, como tecnologia de transmissão SHV, TV 3D Integral, Áudio 3D, etc., visite as páginas em inglês do NHK-STRL.
Atualizações
27/abr/2012: NHK e Panasonic anunciam o desenvolvimento em conjunto de um painel de plasma para display de 145 polegadas (resolução de 7680x4320). Press Release em japonês da Panasonic.
24/mai/2012: ITU (International Telecommunication Union) anuncia que definirá uma recomendação para o novo ambiente de transmissão de TV, Ultra High Definition Television (Televisão de definição ultra alta) ou HDTV. Será de 2 níveis, de 8 Megapixels (3840x2160) e de 32 Megapixels (7680x4320), ou 4K HDTV e 8K HDTV. Veja mais detalhes no press release da ITU.
Veja também:
HDTV
HDTV 3D
4K2K
Pixel e imagem digital
Imagem de alta definição
Projetor para Home Theater
TV Digital
TV Digital SBTVD/ISDB-TB
