25 de março de 2010

Fone de ouvido

Imagine uma situação em que está louco para ouvir uma música ou assistir a um novo filme no seu Home Theater, mas não quer incomodar ninguém ou não quer ser incomodado pelos barulhos que estão em volta. A única solução é o fone de ouvido (headphone). O fone de ouvido se tornou uma necessidade para aqueles que passam o tempo ouvindo músicas em DAP (Digital Audio Player), celulares, iPod, etc., no trem, no ônibus, fazendo exercícios, dormindo no barulho, etc. Ficou tão popular, que no Japão, a rede de lojas Fujiya Avic promove um evento chamado Headphone Festival, onde pode encontrar e experimentar os lançamentos mundiais de fones de ouvido. Este ano será no dia 8 de maio em Nakano SunPlaza, Tokyo.

Já no início dos anos 1900, fone de ouvido sensitivo era usado para ouvir sinais de áudio, antes mesmo da invenção do amplificador. No início da telefonia, fones de ouvido e microfones eram utilizados pelas telefonistas para atender a uma solicitação de conexão, que hoje os microfones ficam acoplados nos fones (Headset) e que são utilizados em muitas áreas onde há a necessidade de conversação telefônica, com a mão disponível para atividade complementar (telemarketing, conversação pelo PC, etc.).

Um fone de ouvido ou auricular (Headphone ou Earphone), é composto normalmente por um par de pequenos alto-falantes (microfalantes), chamados de driver, um para cada ouvido, e por isso a maioria das suas características e especificações seguem as de uma caixa acústica (potência, impedância, sensibilidade, diâmetro do driver, resposta de frequência, etc.). Pode ser aberto (openair), onde o som propaga livremente, sem isolação com o ambiente externo e por isso pode ser ouvido por pessoas em volta, e neste modelo normalmente a distorção é menor; ou pode ser selado (sealed),  que fica totalmente isolado do ambiente externo, pode ter sons distorcidos em algumas frequências, mas consegue  produzir sons graves bem fortes. A tecnologia mais utilizada é de Moving-Coil (Dynamic Driver).

Tipo de fone de ouvido

Existem variedades de fones de ouvido (modelo, tamanho, cor, enfim para todos os gostos), mas basicamente podemos classificá-los em interno, externo, sem fio (wireless) e envolvente (surround).


Interno

Earbud: É o mais comum e mais barato, que normalmente acompanha os aparelhos portáteis. É  pequeno, colocado fora do canal de ouvido sem envolver inteiramente.  Por não conseguir boa isolação, tem ruído e faixa de resposta pequena.

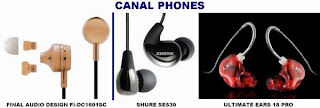

Canal Phone: Muitas vezes chamado de intra-auricular, é inserido diretamente no canal de ouvido e por isso bloqueia o ruído externo, conseguindo uma boa faixa de resposta de frequência. Pode ser universal como o da Final Audio Design, FI-DC1601SC, que pode alterar o tamanho, trocando peças rosqueadas, que custa em torno de US$ 1,900.00 e o da Shure, SE530, que tem 6 microfalantes (1 tweeter e 2 woofers cada lado), resposta de frequência de 18Hz a 19KHz, disponível em 3 tamanhos, que custa por volta de US$ 550.00. Também pode ser customizado (personalizado), feito sob medida do seu ouvido para ter um perfeito encaixe, como o da Ultimate Ears 18 Pro Custom Monitor da Logitech, que tem 6 microfalantes, resposta de frequência de 20Hz a 18KHz, que custa US$ 1,350.00.

Externo

Supra-aural: São fones, normalmente com alça de cabeça, compacto e leve que fica sobre o ouvido, por isso é conhecido também como on ear. Tem boa resposta de frequência. Na ilustração, o fone da Ultrasone HFI-15G, com resposta de frequência de 20Hz a 20KHz, tecnologia S-Logic, Natural Surround Sound, pesa 85g e custa em torno de US$ 110.00. O da Sennheiser PMX100, com alça de pescoço (neck-band), resposta de frequência de 15Hz a 27KHz, pesa 60g, pode ser encontrado por US$ 40.00.

Circum-aural: Também conhecido como Full-Size, envolve todo o ouvido, isolando o ruído externo e tem ótima resposta de frequência por ter grande driver. Por ser grande e pesado, todos são com alça de cabeça. Como é possível utilizar por várias horas sem cansar, é o preferido dos profissionais nos estúdios de som e dos audiófilos em Home Theater. Na ilustração temos: Audio-Technica ATH-W5000, selado, resposta de frequência de 5Hz a 45KHz, peso 340g e custo em torno de US$ 1,200.00; Grado PS1000, aberto, resposta de 5Hz a 50KHz, custo de US$ 1,700.00; JVC HP-DX1000, selado, resposta de 4Hz a 30KHz, peso 380g, custo US$ 1,000.00; Sennheiser HD800, aberto, resposta de 6Hz a 51KHz, peso 330g, custo US$ 1,400.00; Sony MDR-SA5000, aberto, resposta de 5Hz a 110KHz (próprio para SACD), peso 260g, custo de US$ 700.00 e Stax SR-007A, aberto, resposta de 6Hz a 41KHz, peso 365g e custo de US$ 2,000.00.


Sem fio

O fone de ouvido sem fio (wireless) precisa de um transmissor, que pode ser de infravermelho (IR - Infra Red) onde o fone precisa estar direcionado ao transmissor, Bluetooth ou de RF (Radio Frequência), que neste caso, dentro do seu raio de alcance, desde que não haja obstáculos que interfiram na recepção, pode-se movimentar e tem a vantagem de ser multiusuário, basta comprar fones avulsos.

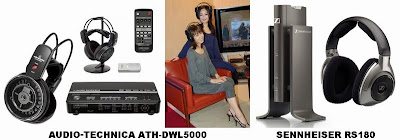

Na ilustração temos um wireless da Audio-Technica ATH-DWL5000, que também é virtual surround, transmite na frequência de 2.4GHz em até 30m, a resposta de frequência é de 5Hz a 35KHz e o seu custo está em torno de US$ 1,000.00. O da Sennheiser, RS 180, que também transmite em 2.4GHz, pode chegar a 100m em espaço aberto, a resposta de frequência é de 18Hz a 21KHz e um custo de US$ 300.00.

Um fone de ouvido wireless simples que está fazendo sucesso no Japão, é o da Imation, TDK Life on Record TH-WR700, utilizando a tecnologia Kleer Wireless, na frequência de 2.4GHz, chega a 10m, suporta até 4 fones de ouvido por transmissor, a resposta do fone é de 20Hz a 20KHz e pesa 170g, custo de ¥ 17.800 (US$ 190.00).

Surround

Virtual: Praticamente todos são sem fio (wireless), que simulam um efeito envolvente (surround) com um par de alto-falantes. Consegue simular vários tipos de ambientes (cinema, sala de concerto, etc.). Na ilustração, Pioneer SE-DRS3000C, que utiliza RF de 2.4GHz e transmite em sistema 3x3 (escolhe o melhor sinal de 3) a 48bit sem compressão, podendo atingir até 30m, e a resposta de frequência é de 10Hz a 24KHz, simula um som surround 5.1 e custa em torno de US$ 300.00. O da Sony MDR-DS7100, que simula um surround 7.1, suporta Dolby Prologic IIx, transmite em 2.4GHz até 30m, resposta de frequência de 6Hz a 25KHz, tem custo em torno de US$ 300.00.

Real: Neste caso com vários alto-falantes internos, estrategicamente posicionados, conseguem gerar um verdadeiro som surround (true surround). É conectado ao módulo amplificador de fone de ouvido, através de cabo com diversos conectores (respectivos canais). Na ilustração temos o da Zalman, ZM-RS6F de 5.1 canais, com 6 alto-falantes, com resposta de frequência de 50Hz a 20KHz, que custa US$ 50.00, o amplificador  ZM-RSA custa US$ 70.00 e o USB Sound Card ZM-RSSC, US$ 48.00.


O fone de ouvido da ALLA Emocion AL-DP100V, real surround de 5.1 canais, resposta de frequência de 25Hz a 18KHz, possui 10 alto-falantes (10 Real Driver), sendo 2 frontais, 2 centrais, 2 traseiros, 2 woofers e 2 para ouvir voz no chat, além de 1 microfone para falar no chat, ou seja também é um Headset. O kit com amplificador de fone de ouvido custa ¥ 20.000 (US$ 220.00).

Noise-Cancelling Headphone

Também chamado de Noise-Isolating, é um fone de ouvido que reduz ou anula o ruído acústico do ambiente. Através de processamento eletrônico, analógico ou digital, do ruído captado pelo microfone embutido no fone, é gerado um antirruído, ou seja, cria um sinal inverso ao ruído, para anulá-lo ou reduzi-lo. Alguns fones, por motivo de segurança, apesar de reduzido, mantêm o som de vozes para que a pessoa não fique totalmente isolado do ambiente onde se encontra. É um fone muito utilizado pelos viajantes de aviões para reduzir o barulho das turbinas, e também de motores em ônibus e automóveis.


Estes fones funcionam a bateria e quando o antirruído é desligado, funcionam como fones de ouvido comum, mas a maioria funciona em conjunto, ou seja, permitem apreciar uma boa música relaxante com ruído externo bem reduzido. Como exemplo, temos na ilustração, o da B&W (Bowers&Wilkins) modelo P5, tipo supra-aural, resposta de frequência de 10Hz a 20KHz, peso 195g, custo de US$ 300.00; o da Bose, QuietComfort 15, custa US$ 300.00; e o da Sony, MDR-NC500D, que digitaliza o ruído, e o cancelamento é feito digitalmente, resposta de frequência de 5Hz a 24KHz, peso de 195g, custa em torno de US$ 350.00.

Amplificador para fone de ouvido

Para quem não tem espaço, ou então dinheiro suficiente para comprar um AV Receiver com um bom conjunto de caixa acústica, uma ótima solução é um kit com amplificador para fone de ouvido (headphone amplifier) e um bom fone de ouvido (circum-aural). Amplificador para fone de ouvido é um tipo de amplificador específico para conectar fones de ouvido em vez de caixas acústicas. Na ilustração temos, Luxman P-1u, que gera potências de 27mW+27mW a 2W+2W, dependendo da impedância do fone de ouvido (8Ω a 600Ω), tem o custo de ¥ 166.000 (US$ 1,800.00); e o da Audio-Technica AT-HA65, que pode conectar até 5 fones, gera uma potência de 300mW+300mW para fones de ouvido com impedância de 32Ω, será comercializado a partir de 16 de abril a ¥ 47.250 (US$ 520.00).

Importante! Apesar de não incomodar ninguém, não abuse do volume, pois a sua audição poderá sofrer dano permanente, se exposta a alta intensidade sonora por um longo período. Se sentir dor ou incômodo no ouvido, reduza o volume imediatamente.

Atualizações

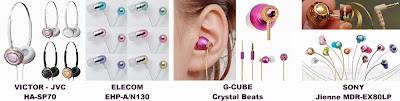

11/ago/2010: Cresce a cada dia o consumo de fone de ouvido pela classe feminina, e os fabricantes vem aumentando os lançamentos de modelos exclusivos para o público feminino, adequando no tamanho, peso, design e cores. Veja alguns modelos no Japão. A Victor-JVC está lançando Urbane Sweet HA-SP70, para comercialização no início de outubro, em 4 cores diferentes, pesa 66g e o preço estimado é de ¥3.000 (US$ 33.00). A Elecom com o Ear Drops Petit Decor EHP-A/N130, para comercialização no final de agosto, em 6 cores diferentes, preço em torno de ¥2.100 (US$ 23.00). A Marubeni Infotec está disponibilizando a cor de rosa exclusiva, na série Crystal Beats da G-Cube americana, agora com 5 cores diferentes, preço ¥2.980 (US$ 33.00). A Sony está comercializando o Jienne MDR-EX80LP e MDR-EX40LP com 12 cores diferentes, o preço do mais luxuoso MDR-EX80LP é de ¥3.675 (US$ 40.00).



27/dez/2010: A Fostex Company do Japão lançou fone de ouvido da série KOTORI 201, onde pode escolher diversas cores das 9 partes que compõem o fone e produzir o seu exclusivo e único fone de ouvido do mundo. A combinação de partes e cores pode chegar a 21,87 trilhões. O fone de ouvido é do tipo dinâmico, com driver de 40mm, resposta de frequência de 8Hz a 37KHz, impedância de 32 Ohms, comprimento do cabo de 1,5m, potência máxima de 1.300mW, pesando 180g. A venda é realizada diretamente pelo site da empresa e custa ¥14.000 (US$ 160.00). Site da Fostex, Kotori 201 em japonês.



26/jan/2011: A Sony do Japão, anuncia novos fones de ouvido da série XB (Extra Bass - Extra Grave). O modelo circum-aural MDR-XB1000, tem o maior driver do tipo dinâmico do mundo, 70mm. A resposta de frequência é de 2Hz a 30KHz, potência de 3.000mW, impedância de 24Ω, pressão sonora de 106dB/mW, cabo de 2m e o seu peso é de 375g.  O efeito produzido por este fone é para sentir o grave como se estivesse na frente da caixa acústica de um clube. A sua comercialização será a partir de 10 de fevereiro a ¥30.975 (US$ 330.00). Detalhes no site japonês da Sony.

Veja também:
Caixa acústica
AV Receiver
Home Theater
Front surround
Som: analógico x digital
Disco de vinil
Áudio puro
Gravador de áudio portátil


2 de março de 2010

Áudio puro

Para obter um som puro, num conjunto de som, é necessário preocupar em eliminar todos os tipos de interferências e ruídos (elétrico e eletromagnético), vibração mecânica ou de motor, e utilizar circuitos e componentes eletrônicos de alta qualidade, para que o sinal de áudio seja inteiramente fiel a original, sem nenhuma distorção (alta fidelidade). Utilizar conectores de ótimo contato (preferencialmente de ouro) e cabos de altíssima qualidade. Estes equipamentos normalmente possuem isolantes que reduzem quaisquer tipos de vibrações, são robustos e pesados. São equipamentos de som profissionais e high-ends.

Os equipamentos são desmembrados em vários módulos com a finalidade de eliminar interferências entre as partes, como em toca-discos de vinil (Record Player ou Turntable), fono equalizador de cápsulas magnéticas MM/MC (Phono Equalizer), pré-amplificador (Pre Amplifier) ou amplificador de controle (Control Amplifier), amplificador de potência (Power Amplifier), que pode até ser em módulo monaural (Monaural Amplifier) ou dois amplificadores monos independentes dentro do mesmo módulo (Dual Mono Amplifier) para não ter interferência entre canais, sintonizador de FM (FM Tuner), etc. Amplificador integrado (Integrated Amplifier ou Premain Amplifier no Japão) é um módulo composto de pré e amplificador de potência.

Até um CD/SACD player é dividido em módulo de transporte (CD/SACD Transport), onde há o mecanismo de leitura de discos (motores e mecanismo de leitor óptico que geram vibrações e ruídos) e módulo de conversor Digital Analógico (D/A Converter). Veja mais sobre CD e SACD em Som: analógico x digital.

Quase todos os pré-amplificadores possuem várias entradas para PHONO (cápsulas MM, MC low e MC high), dispensando assim o uso do módulo de fono equalizador. Veja mais detalhes sobre cápsulas magnéticas em Disco de vinil.

O toca-discos de vinil da Clearaudio da Alemanha, Master Reference AMG, tem o parallel-tracking, ou seja, a agulha mantém sempre corretamente posicionado (paralelo) no sulco durante todo o percurso no disco, com 10 anos de garantia,  pesa 53Kg e custa US$ 27,500.00. Se desejar, pode utilizar a cápsula magnética MC da própria Clearaudio, Golgfinger V2, com resposta de frequência de 20Hz a 100KHz, utilizando ouro 24K (quilate) na bobina e o corpo de 16g de puro ouro 14K, agulha de diamante Micro-HD com a massa de 0,00016g, tem uma incrível faixa dinâmica de 100dB, que custa US$ 10,000.00. Veja outros produtos no site da Clearaudio.

Existem centenas de fabricantes de equipamentos de som high-ends e profissionais pelo mundo, que prezam pelo som puro, mas pouco conhecidos no mercado consumidor mais popular. As grandes redes de lojas de produtos eletroeletrônicos do Japão, como Bic Camera, Joshin, Yodobashi Camera, etc. possuem uma área exclusiva para venda destes produtos (está faltando uma loja deste tipo no Brasil, onde encontra-se de tudo num só lugar).

A maioria dos equipamentos são produzidos artezanalmente e portanto, cada produto é uma obra prima. Tudo isso acarreta em alto custo, fazendo com que os preços destes equipamentos sejam bem altos e inacessíveis à maioria dos amantes de som.  Um bom conjunto de som Hi-Fi estéreo high-end, pode chegar facilmente entre 100 mil a 200 mil dólares.

Mas quem estiver realmente disposto a gastar, pode reservar na sua conta, 1 milhão de dólares ou bem mais. Principalmente se optar por equipamentos de fabricantes mais caros, como Goldmund da Suiça, onde o toca-discos de vinil Reference II, custa em torno de US$ 300,000.00 e o conjunto de caixas acústicas Epilogue, em torno de US$ 268,000.00. Se estiver interessado em comprar, conheça outros produtos no site da Goldmund.

Válvula Eletrônica

Lembra daqueles conjuntos de som Hi-Fi (High Fidelity - Alta Fidelidade), conhecidos como rádio vitrola, dos anos 50, a válvulas?... muitos nem conhecem, mas com certeza algumas pessoas já devem ter visto em fotos ou filmes. Mas é possível afirmar que os sons daquela época, eram realmente de boa fidelidade. Além do disco de vinil, a válvula eletrônica é um componente que faz amplificação de sinal sem distorção, linear, ou seja, sinal amplificado é bem fiel ao original. Um transistor não consegue fazer uma amplificação totalmente fiel e por isso são feitas correções através de circuitos eletrônicos. Existem pessoas que conseguem identificar o som amplificado por válvulas e por transitores. Eu mesmo lembro do som , parece mais suave, cristalino e espacial, enquanto o de transistor é mais seco.

A válvula eletrônica (Electronic Valve) ou válvula termoiônica é um dispositivo eletrônico com invólucro (tubo) de vidro onde o interior é um vácuo (por isso é conhecido também como vacuum tube ou simplesmente tube), ou tem algum tipo de gás. Dentro tem um filamento que aquece, emitindo elétrons, e uma placa de anodo e catodo (diodo), e no caso do triodo tem uma grade entre anodo e catodo, onde é recebido o sinal de entrada a ser amplificada. O triodo, que é utilizado em amplificadores, foi inventado por Lee De Forest em 1906.

Talvez seja uma surpresa para muitos, mas ela nunca deixou de existir. Apesar de ter reduzido bastante por um período, a sua produção vem aumentando. É utilizada em muitos equipamentos de som profissionais e high-ends, mas atualmente encontramos também nos produtos para consumidores médios e até iniciantes, a um preço começando por volta de 800 dólares para amplificadores integrados. Existem até kits prontos para montar (make it yourself).

Um fabricante bastante conhecido no Japão, que produz variados módulos a válvulas, de boa qualidade a preços acessíveis é a Triode. O amplificador integrado TRV-35SE, de 45W+45W (8Ω), resposta de frequência de 10Hz a 100KHz (-4dB), custa ¥ 105.000 (US$ 1,160.00). Se desejar, conheça os produtos no site da Triode Corporation.

Podemos encontrar válvulas em vários tipos de módulos como, pré-amplificadores, amplificadores de potência, amplificadores integrados (pré + potência), equalizadores de cápsulas fonocaptoras magnéticas, CD/SACD players, conversores D/A (Digital/Analógico), etc. Parece que vem ocorrendo aumento no interesse, pelos amantes do som, em equipamento a válvulas, por isso muitos fabricantes vem lançando novos produtos.

Na ilustração, módulos do fabricante italiano Unison Research. O Pré-amplificador Dual Mono, Reference Pre, que pesa 30Kg, custa aproximadamente US$ 24,000.00 e o Amplificador de Potência Monaural de 70W, Reference, que pesa 70Kg, custa aproximadamente US$ 50,000.00 o par (estéreo). Se desejar visite o site da Unison Research.

Aqui mencionei somente alguns produtos de alguns fabricantes, mas é bom conhecer estes produtos. No dia em que ganhar sozinho na Mega-sena (sem ser bolão da lotérica), com certeza vou comprar um bom conjunto de som high-end para apreciar os meus discos de vinil, SACD e DVD-Audio em som puro a válvula, numa sala acústica, especialmente preparada (é bom sonhar! Preciso começar a jogar!).
