4K2K

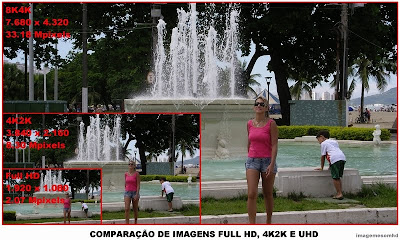

4K2K significa imagens com resolução em torno de 4.000 x 2.000, 4 vezes mais do que a resolução de Full HD, e as mais comuns são de 4096x2160 (cinema digital padrão DCI) e 3840x2160 (TV). Alguns chamam de SHR (Super High Resolution) e  outros até de UHD (Ultra High Definition), mas acho que o correto deveria ser SHD (Super High Definition), para SMPTE é UHDTV 1 e o 8K4K UHDTV 2. Pode ser considerado como um sistema intermediária entre HDTV e UHDTV (Ultra High Definition TV) de 8K4K (7680x4320). Seria a próxima geração de TV, mas devido a febre de HDTV 3D e a crise mundial, parece que os fabricantes estão reduzindo o investimento nesta tecnologia, por enquanto. Veja na ilustração uma comparação das imagens Full HD (1920x1080 - 2.07 Mpixels), 4K2K (3840x2160 - 8.3 Mpixels) e 8K4K (7680x4320 - 33.18 Mpixels).

Transmissão 4K2K

Muitas emissoras e operadoras de TV por satélite e a cabo, pretendem viabilizar esta transmissão, mas talvez depois da implantação de TV 3D. Como a maioria das transmissões 3D estão ocorrendo em formato side by side, a resolução da imagem reduziu à metade, com 4K2K será possível a transmissão 3D em dobro da resolução Full HD.  Veja sobre formatos em HDTV 3D.

A Japan Broadcasting Corporation (NHK - Nippon Hoso Kyokai), que tinha anunciado a intenção em realizar a transmissão 4K2K a partir de agosto de 2011, através de satélite BS, logo após o encerramento da transmissão analógica que será em julho, hoje está em silêncio, vamos aguardar. Parece que a sua concentração está em Super Hi-Vision (UHDTV). Dizem que é por causa do grande investimento da Coreia do Sul em 4K2K, de fato a disputa pela liderança entre Japão e Coreia do Sul em alguns segmentos está bem acirrada. Veja mais detalhes sobre Super Hi-Vision em UHDTV, 8K4K ou SHV.

Display 4K2K

Os fabricantes vem apresentando displays e TVs de 4K2K nos eventos como CES, prometendo lançamento ainda em 2010, mas por enquanto, sem anúncio efetivo de comercialização. A Toshiba é um dos que anunciou a intenção de colocar no mercado norte-americano, ainda em 2010, TV de 4K2K da linha Cell TV. Em Full HD o tamanho médio dos displays está sendo de 40 polegadas, o de 4K2K deverá ser de 80 polegadas. Na ilustração, TV da Samsung de 82 polegadas, LCD 120Hz, na resolução de 3840x2160.

A Mitsubishi anunciou agora em 16 de fevereiro, uma tecnologia de upscaling, que pode ser feito em tempo real, de imagens Full HD para 4K2K, utilizando complexos algoritmos e software, combinando imagem expandida com imagem expandida de alta frequência. Veja na ilustração acima:

(1) - Expansão da imagem Full HD

(2) - Redução da imagem Full HD

(3),(4) - Extração de componentes de alta frequência da imagem

(5) - Analisando a correlação existente nas imagens de alta frequência [A], é feito o cálculo para composição da imagem expandida de alta frequência [B]

(6) - Composição da imagem 4K2K, combinando a imagem expandida e a imagem expandida de alta frequência

Câmera de vídeo 4K2K

Depois da Dalsan Origin 4K, veio a poderosa câmera para cinema digital, Red One da Red Digital Cinema, na resolução de 4520x2540, com sensor 35CMOS de 24.4mm x 13.7mm, e para a produção de vídeo, a JVC lançou a câmera 4K2K 60p. A câmera de vídeo da JVC é dividido em 2 módulos, câmera (camera head) e unidade de processamento de sinal. A câmera que pesa 3Kg, com sensor CMOS de 1.25" na resolução de 3840x2160, gera imagens no formato RAW, numa velocidade de 10Gbps, que é transmitida à unidade de processamento, que pode ficar até 100m de distância. Veja sobre as terminologias utilizadas aqui em Câmera fotográfica e Filmadora de alta definição.

Projetor 4K2K

Os projetores para cinema digital são da resolução de 2048x1080 (2K) e 4096x2160 (4K). Para entender as terminologias abaixo, veja Projetor de imagem.

LCD: A Seiko-Epson anunciou em 9/11/2009, o desenvolvimento do painel para projetores 3LCD de 4K2K. Trata-se de um painel de 1.64" de HTPS (High Temperature Poly-Silicon) na resolução de 4096x2160. Agora é aguardar os lançamentos de projetores 3LCD que sempre ofereceram preços mais atraentes.

LCoS: A JVC e a Sony vem desenvolvendo e comercializando projetores 4K2K nesta tecnologia há alguns anos. Projetor DLA-SH7NL da JVC, tecnologia D-ILA, com resolução de 4096x2400, contraste nativo de 10.000:1, luminosidade de 5.000 ANSI lumens com 2 lâmpadas UHP de 330W de mercúrio, vem com a tecnologia em que, com 2 unidades é possível apresentar imagens 3D, a sua aplicação é mais para planetário, museu, simulador, instituição médica e também para projeto e monitoramento de alta definição. A da Sony, o modelo SRX-T420, tecnologia SXRD, na resolução de 4096x2160, com lâmpada de xenônio de 4.2KW e luminosidade de 21.000 lumens, contraste de 3.000:1, é para aplicação comercial e entretenimento. No Japão, algumas salas de cinema digital já estão utilizando projetores 4K da Sony.

DLP: A Texas Instruments (TI), que é o fabricante de DMD (Digital Micromirror Device) para projetores da tecnologia DLP, utilizada na maioria das salas de cinema digital, não achava necessária uma resolução de 4K, e que 2K seria o suficiente, mas sentindo a ameaça da Sony colocando nos cinemas digitais o seu projetor de 4K, a TI anunciou em junho de 2009 que estava desenvolvendo o DMD para 4K, e em 18 de março deste ano, anunciou que estava pronto o seu dispositivo, em conformidade com o padrão da DCI (Digital Cinema Iniciative) e em alguns meses estariam disponíveis, os projetores para cinema digital da tecnologia DLP na resolução de 4K2K, fabricados pelas Barco, Christie e NEC. Na ilustração, projetor DLP da Christie, modelo CP2220 na resolução de 2048x1080, atualizável para 4096x2160.

Por enquanto, pode notar que os produtos 4K2K estão dirigidos ao mercado comercial e profissional, ainda precisa evoluir bastante, e deverá demorar um pouco para chegar ao mercado consumidor.

Atualizações

09/jun/2010: A Panasonic anunciou que a partir de 1º de julho, estará aceitando o pedido para o maior display 4K2K do mundo, TH-152UX1. É um display plasma de 152 polegadas, resolução de 4.096 x 2.160, 8.84Mpixels, pronto para imagens 3D Full HD, contraste nativo de 5.000.000:1, consumo de 4.500W, pesando 590Kg. A relação de aspecto é de 17:9 para estar de acordo com o padrão DCI (Digital Cinema Iniciative). Apesar de tecnicamente ser possível apresentar imagens 3D em 4K2K, por não ter conteúdos, está disponibilizando em Full HD. Sendo dirigido mais para aplicação profissional, além de drive de alta velocidade, imagens de 30bit, tem conexão para 4K Dual-Link HD-SDI (High Definition Serial Digital Interface), 4K DVI, HDMI e DVI. Tem também o inovador Function Slot (SLOT 2.0) para poder conectar dispositivo com vários tipos de interfaces. O preço está em aberto e inicialmente a comercialização será no mercado japonês e norte-americano, e a partir de outono disponibilizará ao mercado mundial. Press Release da Panasonic.

10/nov/2010: A Canon na sua exposição "Canon EXPO Tokyo 2010", que ocorre a cada 5 anos, tem como destaque, o protótipo da câmera de vídeo, "Multipurpose Camera", na resolução de 4K2K. Tem sensor CMOS 2/3" de 8Mpixels. Grava na resolução de 4.096x2.160 DCI (Digital Cinema Initiatives) e 3.840x2.160 QFHD (Quadruple Full HD) em 60p. Tem zoom óptico de 20x (24-480mm), F 1.8-3.8. Display de 4". Utiliza HDD externo de alta capacidade para armazenamento do vídeo.

10/nov/2010: Na FPD International 2010 que iniciou na província de Chiba no Japão, com forte participação das empresas da Coreia do Sul e Taiwan como Samsung, LG e AUO, estão apresentando displays  3D, 4K2K, OLED, e-paper e outros. Em 4K2K, a Samsung está apresentando display de 70" e a LG de 82", ambas com a denominação de UD (Ultra Definition), que também são 3D. A Sharp com o seu display 4K2K de 60" com contraste de 4.500:1, espera iniciar a comercialização ainda no primeiro quadrimestre de 2011(ilustração). Veja detalhes desta feira no site da FPD International 2010.

08/set/2011:  A Sony Electronics anunciou na CEDIA EXPO, o lançamento do primeiro projetor para Home Theater de 4K, VPL-VW1000ES de tecnologia SXRD. Com Auto Iris [Iris 3], consegue um contraste dinâmico de 1.000.000:1 e tem luminosidade de 2.000 ANSI lumens. Tem upscaler exclusivo para 4K das imagens SD, HD, 2D ou 3D e imagens 3D Full HD ou Full 4K. Mais detalhes veja no site da Sony Electronics.

03/out/2011: A Sony confirma o início da comercialização do projetor 4K2K, VPL-VW1000ES no Japão, a partir do final de dezembro, a preço estimado de ¥1.650.000 (US$ 20,000.00).

18/mar/2012: A JVC anuncia o início da comercialização da filmadora 4K, GY-HMQ10, tipo hand held, apresentada na CES. Tem capacidade para capturar e armazenar imagens na resolução de 4K (3840x2160) em 24p, 50p e 60p. Tem sensor de imagem CMOS de 1/2.3", de alta velocidade, de 8.29 Mpixels. Zoom de 10x. Formato de gravação é de MPEG-4 AVC/H.264, separando a imagem em 4 partes e cada parte armazenada em um dos 4 cartões de memória SDHC/SDXC, classe 6/10. É possível armazenar em 32GB, até 2 horas de gravação. A gravação tem bit rate de 144Mbps (VBR). No Japão a comercialização será a partir de 21 de março, com expectativa de preço em torno de ¥750.000. O preço sugestão nos EUA é de US$ 5,495.00. Mais detalhes veja no site da JVC.
